基础知识
-
- 室内单双色LED显示屏
- 使用在室内的环境中，单色屏只能显示一种颜色，通常只用于
- 显示文字信息；双基色屏通常是由红绿两种颜色的发光管组成
- 基本显示元素的LED显示屏，通常可以显示红色、绿色、黄色
- 三种颜色，通常只用于显示文字信息。
- （入门级知识只讨论绝大多数的使用情况）
- 室外单双色LED显示屏
- 使用在户外的环境中，单色屏只能显示一种颜色，通常只用于
- 显示文字信息；双基色屏通常是由红绿两种颜色的发光管组
- 成基本显示元素的LED显示屏，通常可以显示红色、绿色、黄
- 色三种颜色，通常只用于显示文字信息。
- （入门级知识只讨论绝大多数的使用情况）
- 室内全彩色LED显示屏
- 使用在室内的环境中，由红绿蓝三种颜色的发光管组成基本
- 显示元素的LED显示屏，其可以显示自然界的任何颜色，通俗
- 的说法就是可以显示彩色的效果，可以显示彩色图片、视频宣
- 传、广告、电影电视等等。
- 室外全彩色LED显示屏
- 使用在室外的环境中，由红绿蓝三种颜色的发光管组成
- 基本显示元素的LED显示屏，其可以显示自然界的任何
- 颜色，通俗的说法就是可以显示彩色的效果，可以
- 显示彩色图片、视频宣传、广告、电影电视等等。
常见名词解释
- 在LED显示屏中，有一些基本名词，本节针对这些基本名词进行说明和解释，使大家对LED显示屏有更加清晰的认识。通过本节的介绍，用户对自己想要的产品可以有更深刻的了解。

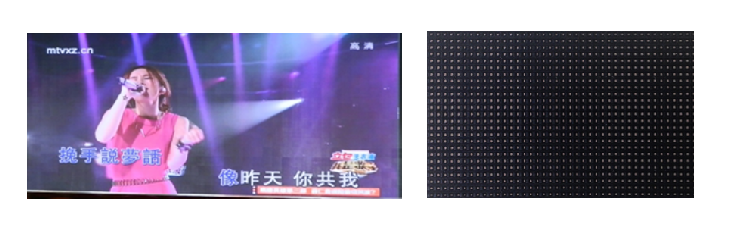

- 【LED显示屏】
- LED显示屏是指通过一定的控制，由LED发光二极管排成阵列直接发光而形成的显示屏幕。（由LED发光二极管直接发光，区别于LED作为背光源的LCD液晶屏幕）
- 【像素】
- 像素是LED显示屏的基本发光单元，像素可以是由一颗发光管组成，也可以是二颗或者更多颗发光管组成。目前室内室外屏中，大多数采用的是三合一形式的发光管，所以从外观看是一颗发光管，实际里面封装了红绿蓝三颗管芯。

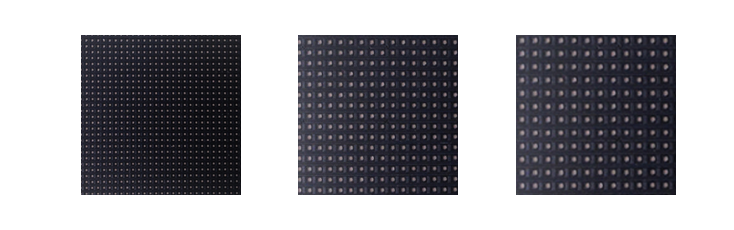

- 【像素间距】
- LED显示屏的像素间距，是指相邻两个像素的中心距（对于三合一发光管而言就是相邻两颗发光管的中心距），通常我们所说的P3，P2.5等型号，"P"后面紧跟的数字就是指的像素间距，以毫米为单位。
- 【像素密度】
- LED显示屏的像素密度，是指1平方米的面积里面所拥有的像素的总数量。像素密度是和清晰度有关的数据，像素间距越小，其密度越大，清晰度越高。

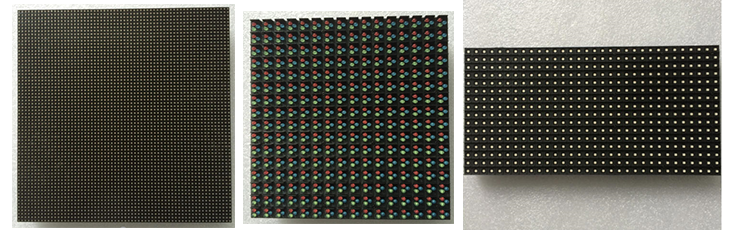

- 【模组】
- LED显示屏的模组，也称单元板、模块，是由一定数量的像素及其驱动电路组成的基本拼装单元，通常有64像素×32像素的，有32像素×32像素的，有32像素×16像素的，有16像素×16像素的， 近年随着LED显示屏的飞速发展，应用场景越来越多样化，LED显示屏的模组的大小也越来越多样化了。

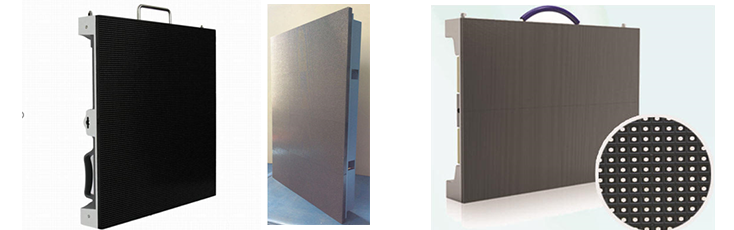

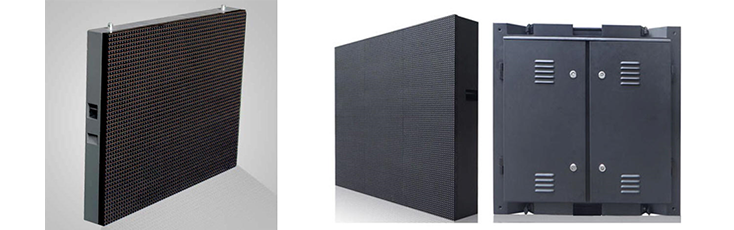

- 【箱体】
- LED显示屏的箱体，是为了便于显示屏的运输安装以及保证显示屏的安装精度，将一定数量的显示屏模组先安装于金属结构的箱体上面，运输到现场后，再将一个个箱体，在现场拼装成大屏。通俗的说法就是先做成一个个小的显示屏，再拼装成大的显示屏。箱体的样式各个厂家不尽相同，各有各的优点。
- 【显示屏分辨率】
- LED显示屏所拥有的横向总像素×纵向总像素（像素总数）。
- 【显示屏净显示面积】
- LED显示屏有效显示屏幕的面积，不包含外装饰的面积。
- 【净显示面积的计算】
- 净显示面积=屏幕的长度×屏幕的高度=（横向总像素数×像素间距）×（纵向总像素数×像素间距）
【例如】
P2.5，像素间距=2.5毫米，整屏分辨率=3072×1152
净显示面积=显示屏的长度（3072×2.5）×显示屏的高度（1152×2.5）=7.68米×2.88米=22.12平方米 - 【关系】
- 相同面积，像素间距越小，分辨率越高（相同面积中像素总数越多）。
相同的分辨率，像素间距越小，净显示面积越小。 - 【提醒】
- 目前，绝大多数LED显示屏，是按照面积（平方米）作为计价单位的，有些不规范商家会以含边框的面积计算总价格，无形之中增加了客户的总费用。
显示屏系统组成
- LED显示屏的各个组成部分，各家公司可能有各自不同的名称，甚至有的厂家会把某些部分合并入其他部分不再单独标称，有的厂家会把某些部分合并入其他部分并重新命名。不管如何变化，通过本节的介绍，用户可以对显示屏的各个组成部分有大致的了解。
- 【显示屏屏体】
- LED显示屏屏体部分，包含了显示屏模组（或箱体）、开关电源、内部连接电源线缆通讯线缆等。
- 【控制系统】（以同步控制为例）
- LED显示屏控制系统，通常包含两部分——发送卡（也称主控卡）和接收卡。 发送卡和接收卡都有带载能力限制，即能够控制多少像素总数是有限制的。所以通常一块显示屏，需要1块发送卡（分辨率高的屏，需要多块发送卡）和若干块接收卡。发送卡安装于电脑中从电脑显卡直接取数据，或者安装于专门的发送卡机箱中，接收视频处理器等传输来的视频信号；发送卡将数据处理打包之后，通过网线（或光纤）传输给接收卡，接收卡级联安装于屏体内，每块接收卡控制一定的区域，使LED显示屏正常显示出需要显示的画面。
- 【编辑播放软件】（以同步控制为例）
- LED显示屏的编辑播放软件，通常具有两大功能，其一是对LED显示屏的发送卡及接收卡进行设置，是LED显示屏调试人员或业主高阶使用人员对LED显示屏的硬件进行设置时使用的；其二是对LED显示屏所播放的内容进行事先编辑和实时播放的时候使用的。
- 【配套钢结构】
- LED显示屏的配套钢结构，对于室内屏，包含主钢架及龙骨结构（通常为镀锌钢管）、外框装饰（通常为304拉丝不锈钢，也有根据装潢设计效果特殊制作 ）、安装结构（使LED显示屏牢固挂装于墙面或者悬吊于顶面或者落地基座之上）；对于室外屏，包含主钢架及龙骨（通常为镀锌钢管）、外框装饰 （通常为304拉丝不锈钢或者室外防水铝塑板，也有根据装潢设计效果特殊制作）、安装结构（可以是立柱支撑方式，可以是挂装于建筑物外墙，可以是垛装于建筑物顶部）。
- 【辅助控制设备】
- LED显示屏在实际使用过程中，会有其他一些辅助控制设备，以使显示屏达到更佳的实用效果。通常辅助控制设备有控制计算机（常规控制辅助设备，在配备视频处理器的场合中，计算机只作为一路视频输入源使用）、视频处理器（使LED显示屏的使用更加便捷）、视频拼接处理器（高分辨率超高分辨率的LED显示屏需要使用）、音响系统（有音频播放需要的场景使用）等等。
