进阶知识
- 系统架构
- LED显示屏,在现实应用中的作用,通俗的讲,就是一台大显示器,它把原来在桌面显示设备上显示的内容,放大到墙面上、楼顶上、大楼外墙上等等去显示出来,使更多人可以看到,使播放的画面更具有震撼力和影响力。下面我们一起来看看它是如何实现的。
- 同步控制系统架构
- 在基础知识章节,我们介绍了LED显示屏控制系统的组成和原理,下面我们来看一下LED同步显示屏的系统架构。目前的应用中,大多数都是同步控制方式。还有少部分单双色屏的异步控制方式,另行介绍。
- 普通同步LED显示屏的架构是将具有DVI和VGA双路输出功能的显卡安装于控制计算机中,此控制计算机的主板需要具备一条PCI-E插槽用于安装前面所说的显卡,还需要具备一条PCI插槽用于安装LED显示屏控制系统的主控卡(发送卡),此控制计算机一般采用主流配置要求即可,但是这台计算机将来在LED显示屏播放的过程中,需要对LED显示屏进行实时的控制,不可以用于其他用途,即这台控制计算机被LED显示屏实时占用。
- 在播放的过程中,主控卡通过DVI连接线,从控制计算机的显卡上取数据,即计算机的显卡,将需要显示的内容通过常规VGA口输出到计算机显示器的同时,通过DVI口将相同的信号输出给LED显示屏控制系统的主控卡,主控卡处理之后通过网线(或者光纤)传输到远端LED显示屏中的接收卡中,从而使LED显示屏显示出计算机显示器上的全部内容或者部分内容 。能够显示计算机显示器上多大区域的内容,取决于LED显示屏的分辨率大小,比如计算机显示分辨率是1024*768,而LED显示屏的分辨率为512*384,则LED显示屏上看到的内容是计算机显示器上的1/4大小的内容。
- 带视频处理功能的同步控制应用

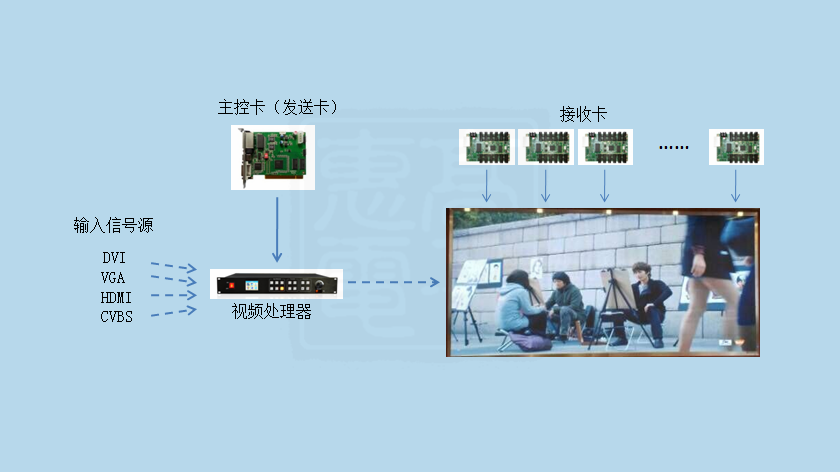

- 随着社会的发展,人们感觉到在控制计算机上直接编辑播放节目,信息来源单一且操作起来不是很便利,于是视频处理器被引入到LED显示屏中来 。视频处理器,一般都具有常规的视频输入接口,其接口数量根据不同的型号而不同,但是在一般的应用场合都是够用的了。有了视频处理器,在实际使用中就可以同时接入多路多种视频信号源,通过视频处理器切换某一路视频信号传输到LED显示屏上显示,或者每次只输入一种视频信号,但是不同的情况可以使用不同的设备输出给视频处理器,灵活性很大,这是有了视频处理器之后在视频源方面的灵活性及便利性。在实际使用时,有了视频处理器还有一项优势,那就是我们使用起来会很方便,我们可以不去理会LED显示屏的分辨率,只要通过对视频处理器的预先设定,我们就可以在电脑上全屏显示做好的PPT,在电脑上全屏显示播放的电影视频,在电脑上全屏显示任何内容,LED显示屏上都是满屏显示你在电脑上显示的内容。 一般情况下,通过视频处理器都可以轻松实现2画面(画中画、画外面)的显示效果。
- 视频拼接同步控制应用

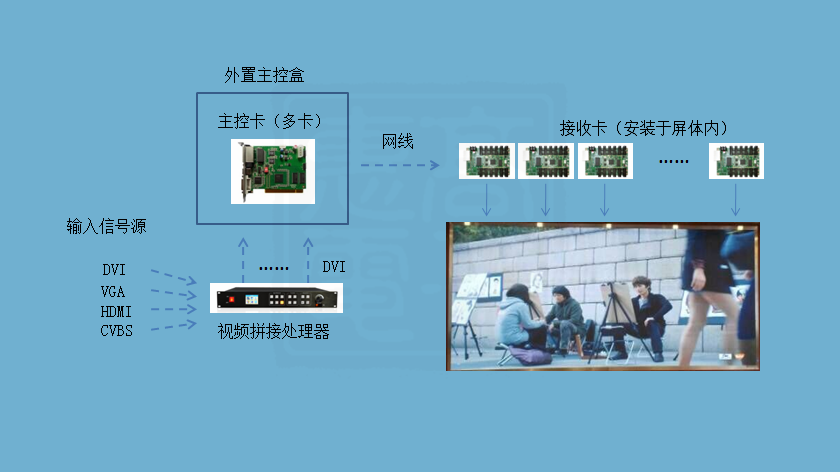

- 随着小间距产品的大量使用,密度越来越大,面积也越做越大,使得LED显示屏的分辨率越来越大,整屏像素总数超过260万像素的时候,就需要用到视频拼接处理器来帮助LED显示屏完成超大分辨率的显示。一般来说,视频拼接处理的带载能力(可以支持的最大分辨率)根据不同的型号有所区别,其多画面显示能力(可以同时分成多少个画面显示,俗称开窗数量)根据不同的型号也有所区别 。当然,能力越大功能越多价格越贵,所以在设计初期,需要根据显示屏像素总数以及业主的使用环境及需求,合理设计系统架构,合理选用视频拼接处理器的型号。此种应用环境,往往需要使用多张主控卡,所以引入了外置主控盒专门安装主控卡。
- 与信息发布系统对接的同步控制应用
- 在有些应用场合,设计有信息发布系统,现在需要将设计的LED显示屏也归入信息发布系统统一管理,或者已经有信息发布系统成熟稳定运行多年,现在需要新增加一台LED显示屏,那么就牵涉到LED显示系统如何方便快速的接入信息发布系统的问题。下面我们来详细介绍一下。

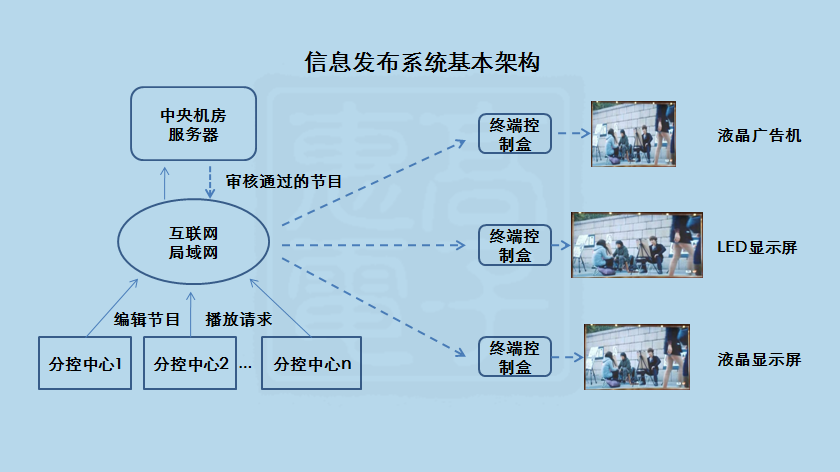

- 先来看一下信息发布系统的基本原理架构,中央机房的服务器是对所有终端播放的节目信息进行审核、存储和发布的核心部分,各个分控中心都设置了权限,可以根据自己的权限级别进行相应的操作,所有分控中心需要发布的节目内容,都通过网络上传到中央机房服务器,经过审核之后,由中心机房服务器发布到相应的终端去显示出来,这些终端最初大多数都是液晶广告机或者液晶屏幕,后来也越来越多的有LED显示屏的加入。中央机房服务器发布到终端的节目内容,实际上是发布和保存到显示终端处的终端控制盒(器)里的,再由终端控制盒(器)通过DVI/HDMI接口输出给显示终端播放出来。

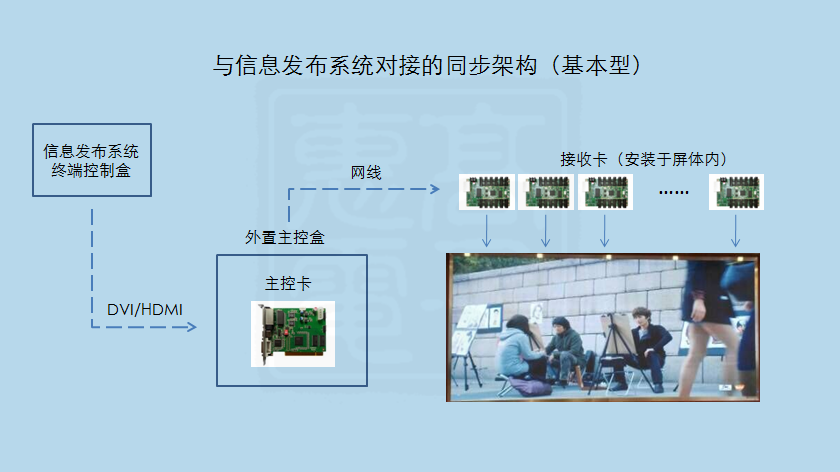

- 当LED显示屏接入信息发布系统的时候,就牵涉到LED显示系统与信息发布系统对接的问题,下图说明了其基本原理架构。信息发布系统的终端控制盒(器),通过DVI/HDMI接口,将需要显示的内容发送给LED显示屏的同步主控卡,从而实现LED显示屏对信息发布系统发布的节目内容的显示功能。

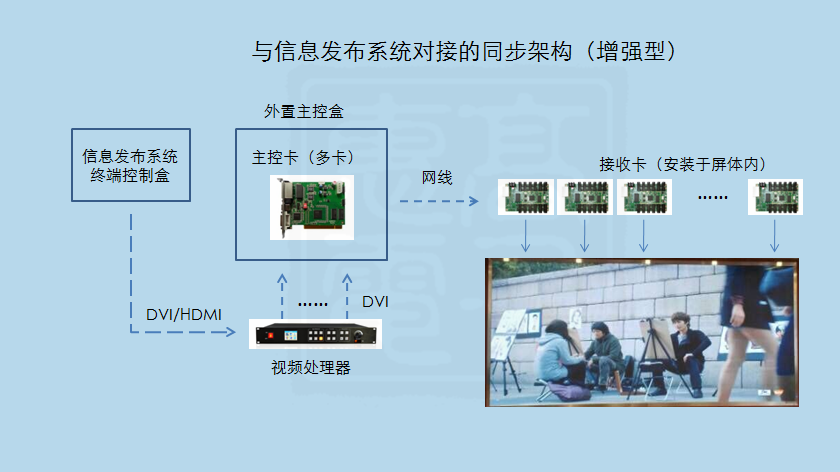

- 下图是增加了视频处理器的增强型架构方式。

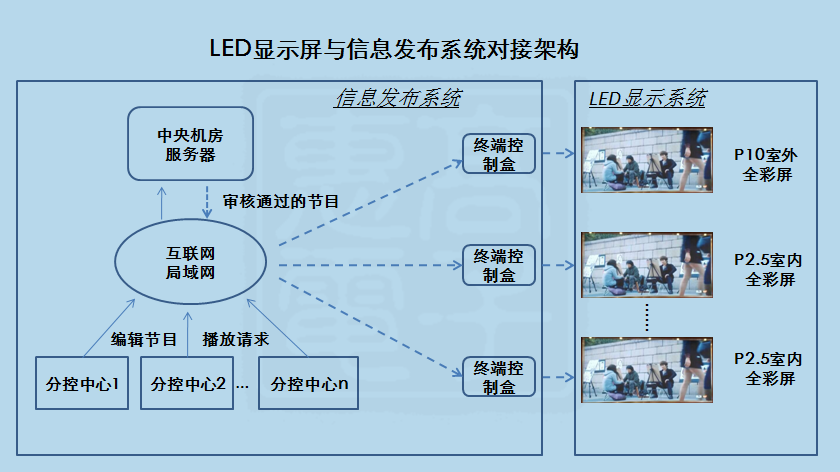

- 下图为LED显示屏与信息发布系统对接的架构图,两个独立的系统对接为一整套系统的情况。
